8 脉冲产生电路

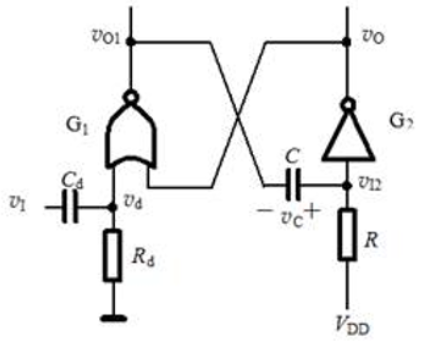

1. 或非门构成的单稳态触发器电路如下，该单稳态触发器的稳态是（）



   1. 0

   2. 不确定

   3. 1或0

   4. 1

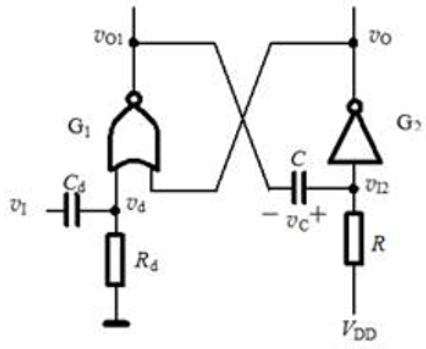

2. 或非门构成的单稳态触发器电路如下该单稳态触发器的触发信号是（）



   1. 正脉冲

   2. 负脉冲

   3. 低电平

   4. 高电平

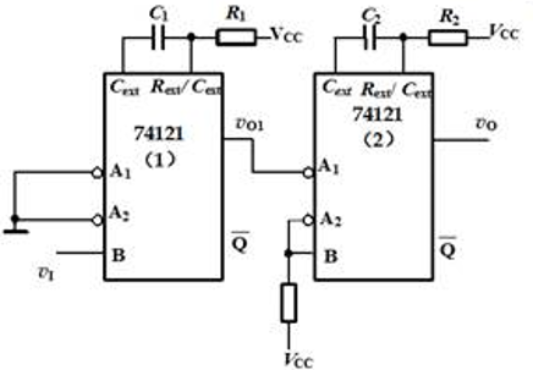

3. 某单稳态触发器延时电路如下图所示该电路输出信号 \(v_O\) 的上升沿相对于 \(v_I\) 的上升沿的延时时间约为 ()



   1. \( 0.7R_1C_1 \)

   2. \( 0.7R_1C_2 \)

   3. \( 0.7R_2C_2 \)

   4. \( 0.7R_2C_1 \)

4. 由施密特触发器构成的多谐振荡器，其振荡周期与（）因素相关



   1. 仅与RC相关

   2. 与RC以及正向阈值电压、负向阈值电压相关

   3. 与RC、正向阈值电压、负向阈值电压以及电源电压相关

   4. 仅与R值电压相关

5. 施密特触发器的正向阈值电压一定大于负向阈值电压。对吗？

6. 产生周期性脉冲的电路有（）

   1. 多谐振荡器

   2. 单稳态触发器

   3. 施密特触发器

   4. 石英晶体振荡器

7. 石英晶体振荡器的突出优点是（）

   1. 电路简单

   2. 振荡频率稳定

   3. 输出波形边沿陡峭

8. 555定时器可以组成（）

   1. 多谐振荡器

   2. 单稳态触发器

   3. 施密特触发器

   4. JK触发器

9. 以下电路中（）可以产生脉冲定时。

   1. 多谐振荡器

   2. 单稳态触发器

   3. 施密特触发器

   4. 石英晶体振荡器

10. 多谐振荡器可以产生（）。

    1. 正弦波

    2. 矩形脉冲

    3. 三角波

Answer

1. A 稳态为0,因为G2门输入为VDD。

2. A 对于G1门这个或非门而言,高电平输入为有效信号。因此正脉冲来临时,触发G1门翻转。

3. A VO1下降沿时触发第2个74121,延迟时间为第一个74121触发的脉冲宽度,即0.7R1C1。

4. C 振荡周期与RC电路充放电时间有关,与充电到正向阈值电压,放电到负向阈值电压有关，与电源电压也有关。

5. True 对，正向阈值电压一定大于负向國值电压。

6. AD A、D均可以产生周期性脉冲。

7. B 频率稳定是晶振的最突出优点,振荡频率与晶体结构有关,波动极小,仅约为频率值的 \(10^{-10}\)。因此可将其看作固定值。

8. ABC

9. B 单稳态触发器可以产生固定脉宽的脉冲,可用于定时。

10. B 多谐振荡器可以产生矩形脉冲。
