10 Verilog

1. 关于Verilog HDL语言中输入、输出信号的描述，哪句话是错的（）

   1. input是输入信号的说明语句，output是输出信号的说明语句

   2. input和output不是信号的定义语句

   3. input和output说明的信号都可以是多个

   4. 调用模块时，只需要给出输入信号，不需要给出输出信号

2. 关于Verilog HDL语言，哪句话是错的（）

   1. 一个module定义内部，可以再定义一个模块，该模块称为子模块；

   2. 一个module调用其他模块时，是模块的实例化，即连接了相应的器件；

   3. 一个module描述的就是一个电路的类型；

   4. 一个程序可以有多个module，其中一个顶层的module负责整个电路的对外接口。

3. Verilog HDL语言中对线网（wire）型信号定义的说法，哪句话是错的（）

   1. wire型的信号表示同一条线路上的信号；

   2. 一个8位宽wire型的信号定义为wire a[0:7];

   3. 一个8位宽wire型的信号定义为wire [7:0]a;

   4. 一个wire型的信号输入一个非门后，结果还是wire型信号。

4. 以下关于Verilog HDL语言描述错误的是（）

   1. 每个模块描述的是一个电路类型，可以通过实例化变为多个电路；.

   2. 用parameter定义的是符号常量；

   3. 模块的实例化就是生成了一个该模块的电路，并与其他电路进行了信号连接。

   4. 用begin和end标记是语句块，它的内部不能再有一组begin和end；.

5. 以下关于Verilog HDL语言错误的是（）

   1. 采用原理图和硬件描述语言都可以进行数字电路设计；

   2. 用parameter定义的是符号常量；

   3. 模块内部不能重复调用另一个模块多次。

   4. 在module内部对电路的各个D信号的描述是并列关系，无先后顺序；

6. 以下关于逻辑综合Synthesis的说法错误的是（）

   1. 逻辑综合就是验证硬件描述语言HDL的电路设计正确与否的过程；.

   2. 逻辑综合可以产生所设计电路模型的门级网表；

   3. 逻辑综合结果可以用于制作集成电路或印刷电路板

   4. 逻辑综合可以产生所设计数字电路模型的基本电子元件列表；

7. 以下关于逻辑仿真Simulation的说法错误的是（）

   1. 逻辑仿真是对数字逻辑电路的结构和行为进行预测；

   2. 逻辑仿真可以给出输出信号的时序波形图；

   3. 逻辑仿真需要连接FPGA芯片，然后在电脑上观察输出波形。

   4. 逻辑仿真需要产生出测试电路的信号，将其输入被测试模块，查看结果。

8. 以下关于assign语句的说法错误的是（）

   1. assign语句用于描述等号右边的变量与等号左边的变量之间的逻辑关系；

   2. assign语句相当于等号两边的变量采用相应的门电路进行了物理连接；

   3. 多条assign语句是顺序执行的；

   4. 多条assign语句的前后顺序可以随意变化，电路不会改变。

9. 以下关于Verilog语言描述错误的是（）

   1. always下面可以出现多条语句或多个语句块；

   2. always语句表示对某个信号的变化敏感；

   3. assign语句和always语句是并列关系；

   4. HDL是Hardware Description Language的缩写。

10. 以下关于Verilog HDL语言描述错误的是（）

    1. Verilog HDL语言中每个变量或者常量都有相应的类型；

    2. 定义信号或变量时的标识符可以是字母、数字、$字符和下划线；

    3. 标识符可以采用wire或者reg；

    4. 可用/...../或//对Verilog程序作注释。

11. 在Verilog HDL中，下列标识符不正确的是（）。

    1. Real？

    2. Count

    3. INITIAL

    4. _2to1MUX

12. 非阻塞性赋值运算符为（）。

    1. <=

    2. =

    3. ==

    4. =>

13. 在verilog HDL中，下列语句哪个不是循环语句？（）

    1. while

    2. repeat

    3. case

    4. for

14. 已知a =4'b1010，b=4'b1100，那么&(a&b)=（）

    1. 1' b0

    2. 4'b1000

    3. 4' b1010

    4. 1' b1

15. 如下Verilog HDL程序所描述的是一个数据选择器,对它的描述错误的是（）

    module LL(Y, X, S);
        input [1:0]X;
        input S;
        output reg Y;

        always @ (S, X)
            if(S==0) Y <= X[0];
            else Y <= X[1];
    endmodule


    1. 这个L器件是一个组合逻辑电路；

    2. 这个器件可根据S的值实现对两路信号的选择；

    3. X和S的类型不明确；

    4. 该程序里Y必须是reg类型，不能是wire类型。

16. 在语句 assign Y=sel ? 0:1; 中，当 sel=0 时，Y的值为（）

    1. x

    2. 1

    3. 0

    4. z

17. 在连续赋值语句assign中被赋值的变量应该定义为哪种数据类型（）

    1. reg

    2. time

    3. wire

    4. wire、reg均可

18. 基于EDA技术的现代电子系统设计流程为：原理图/HDL文本输入→功能仿真→（）→布局布线→（）→编程下载→硬件测试。正确的是（）。 ①功能仿真②时序仿真③逻辑综合④配置⑤分配管脚

    1. ①⑤

    2. ③②

    3. ⑤①

    4. ④②

19. 在串行语句块中，阻塞赋值语句按照它们在块中排列的顺序依次执行，即前一条语句没有完成赋值之前，后面的语句不可能被执行。（）

20. 关于组合逻辑电路的Verilog HDL编程描述正确的是（）

    1. 组合逻辑电路的输出只能是 wire 类型的；

    2. 组合逻辑电路的描述只能采用 assign 语句，不能采用 always 语句；

    3. 组合逻辑电路的描述只能依赖真值表或表达式；

    4. 组合逻辑电路可以是多输入信号，也可以是多输出信号。

    Answer

    1. D 选项D是错误的,调用模块时必须给出所有端口信号的连接,包括输入端和输出端的信号。

    2. A 选项A是错误的,模块定义中只能调用其他模块,不能定义其他模块。

    3. B 选项B是错的,位宽应写在a前面。

    4. D 选项D是错的,begin和end内部是可以继续出现begin和end语句块的。

    5. C 选项C是错的,同一个模块可以被调用多次,生成的是同一种电路,但接口连接可能不同。

    6. A 选项A是错误的,用于验证电路设计的是逻辑仿真,不是逻辑综合。

    7. C 选项C是错误的,逻辑仿真只需要在电脑上进行,不需要连接实际芯片。

    8. C 选项C是错误的,因为多条assign语句是并列关系,都是用于分别描述电路内的信号之间的关系。

    9. A 选项A是错的,因为always下面只能出现一条语句或一个begin和end围起来的语句块。

    10. C 选项C是错误的,因为wire和reg是用于定义的特殊关键字,不能用作标识符。

    11. A 标识符通常由英文字母、数字、$符和下划线组成,并且规定标识符必须以英文字母或下划线开始,不能以数字或$符开头。标识符有大、小写之分。C是大写的initial,是可以用作标识符的。

    12. A 阻塞性赋值运算符为=,非阻塞性赋值运算符为<=。

    13. C 答案为C, case为条件/分支语句。

    14. A 答案为A,令Z=a & b表示对a和b进行位与运算,将a和b的各位对应相与,结果为Z=4’b1000。&(Z) 表示对Z进行缩位与运算,即将Z的所有位相与,结果为1’b0。

    15. C 选项C是错的。程序没有指定类型的信号,默认为wire类型的。

    16. B 在条件运算符cond_expr ? expr1 : expr2中,假如cond_expr为真(即值为1 ),选择expr1;假如cond_expr为假(值为0 ),选择expr2。,因此sel=0时,Y=1。

    17. C 正确选项为C,在关键词assign引导的连续赋值语句中被赋值的变量只能是wire类型。reg和time类型均属于寄存器类型,寄存器类型的变量不能在连续赋值语句中被赋值。

    18. B 略

    19. True 对，略

    20. D 选项D是对的,输出信号可以有多个,每个输出信号可以和不同的输入信号存在逻辑关系。AB是错的,组合逻辑电路可以采用assign语句(对wire变量赋值),也可以采用always语句(对reg变量赋值)。

21. 写一个Verilog HDL程序对两路信号进行选择，每路信号都是一个8位数据。

    Answer

    与第14题的题干类似，把输入信号改为8位宽的即可。

    module LL(Y, X1, X2, S);
        input [7:0] X1, X2;
        input S;
        output reg [7:0] Y;

        always @(S, X1, X2)
            if(S==0) Y <= X1; //可用<= 或 =
            else Y <= X2; //可用<= 或 =
    endmodule


22. 编写verilog程序实现一个4线-16线译码器。（满分5分）

    Answer

    module decoder4_16(input A, En, output Y);
    wire [3:0] A;
    reg [15:0] Y;
    integer k;
    always @ ( * )
        if (En==0)
            Y=16'b1111_1111_1111_1111;
        else
            begin
                Y=16'b1111_1111_1111_1111;
                for(k=0; k<=15; k=k+1) //不能用k++
                    if(A==k) Y[k]=0;
                    else Y[k]=1;
            end
    endmodule


    其中for改为case也可以，就是写起来麻烦点。

23. 编写verilog程序：输入-个8位无符号二进制数输出其8421BCD码结果。（满分6分）

    Answer

    输入8位，输出12位。注意需要用阻塞赋值。答案不唯一

    module binary2bcd(input x, output y);
        wire [7:0] x;
        reg [11:0] y;
        always @*
        begin
            y[9:8] = x/100;
            y[7:4] = (x-y[9:8]*100)/10;
            y[3:0] = x-y[9:8]*100-y[7:4]*10;
        end
    endmodule


24. 设计3个模块：

    • 模块1是1位全加器；

    • 模块2是共阴极七段式显示译码器；

    • 模块3调用前2个模块，实现对两个2位信号的求和，并在七段式数码管上显示结果。

    Answer

    module adder(input D1, D2, CI, output reg S, CO);
        always @(*)
            {CO, S} = D1 + D2 + CI;
    endmodule

    module seg7_decoder(input [3:0] D, output reg [6:0] code);
        always @(*)
            case(D)
                4'd0: code = 7'b1111110;
                4'd1: code = 7'b0110000;
                // ...其他数字的编码
                default: code = 7'b0000000;
            endcase
    endmodule

    module disp(input [1:0] dataA, input [1:0] dataB, output [6:0] disp_code);
        wire [3:0] S;
        wire tmp_C;

        assign S[3] = 0;

        adder adder_1(
            .D1(dataA[0]),
            .D2(dataB[0]),
            .CI(0),
            .S(S[0]),
            .CO(tmp_C)
        );

        adder adder_2(
            .D1(dataA[1]),
            .D2(dataB[1]),
            .CI(tmp_C),
            .S(S[1]),
            .CO(S[2])
        );

        seg7_decoder seg7_decoder_1(
            .D(S),
            .code(disp_code)
        );
    endmodule


25. 写一个Verilog HDL程序，对一个8位的、带同步置位复位端的（低电平有效）、上升沿触发的D触发器进行描述。注意输出一个Q即可，不需要Q非。

    Answer

    module D_FF(input [7:0]D, CP, S, R, output reg [7:0]Q );
        always @ ( posedge CP )
            if (~S || ~R)
                if (~S ) Q <= 1'b1;
                else Q <= 1'b0;
            else
                Q <= D ;
    endmodule


26. 写—个Verilog HDL程序，对一个8位的、带异步置位和复位端的（低电平有效）、下降沿触发的D触发器进行描述。注意：输出一个Q即可，不需要Q非。

    Answer

    module D_FF(input [7:0]D, CP, Sd, Rd, output reg [7:0]Q );
        always @ ( negedge CP, negedge Sd, negedge Rd )
            if (~Sd || ~Rd)
                if (~Sd ) Q <= 1'b1;
                else Q <= 1'b0;
            else
                Q <= D ;
    endmodule

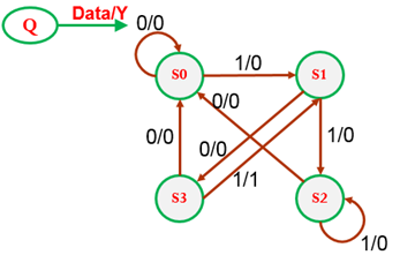

27. 对这个米利型的状态图编程。



    Answer

    module mm(input CP, Rst, Data, output [1:0] wire Q, output reg Y);
        parameter S0=2'b00, S1=2'b01, S2=2'b10, S3=2'b11;
        reg [1:0] state;

        always @ (posedge CP, negedge Rst)
            if (~Rst) state <= S0;
            else
                case (state)
                    S0: if (Data) state<=S1;
                    S1: if (Data) state<=S2; else state <=S3;
                    S2: if (~Data) state<=S0;
                    S3: if (~Data) state<=S0; else state <=S1;
                endcase

        always @ (Data, state)
            case (state)
                S0: Y<=0;
                S1: Y<=0;
                S2: Y<=0;
                S3: if (~Data) Y<=0; else Y<=1;
            endcase

        assign Q = state;
    endmodule


    module mm(input CP, Rst, Data, output [1:0] wire Q, output reg Y);
        parameter S0=2'b00, S1=2'b01, S2=2'b10, S3=2'b11;
        reg [1:0] current_state, next_state;

        always @ (posedge CP, negedge Rst)
            if (~Rst) current_state <= S0;
            else      current_state <= next_state;

        always @ (Data, current_state)
            case (current_state)
                S0: if (Data) next_state<=S1;
                S1: if (Data) next_state<=S2; else next_state <=S3;
                S2: if (~Data) next_state<=S0;
                S3: if (~Data) next_state<=S0; else next_state <=S1;
            endcase

        always @ (Data, current_state)
            case (current_state)
                S0: Y<=0;
                S1: Y<=0;
                S2: Y<=0;
                S3: if (~Data) Y<=0; else Y<=1;
            endcase

        assign Q = current_state;
    endmodule

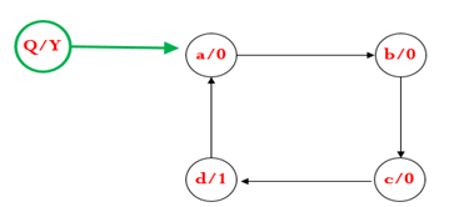

28. 对这个穆尔型的状态图编程。



    Answer

    module mm(input CP, Rst, output [1:0] wire Q, output reg Y);
        parameter a=2'b00, b=2'b01, c=2'b10, d=2'b11;
        reg [1:0] state;

        always @ (posedge CP, negedge Rst)
            if (~Rst) state <= a;
            else
                case (state)
                    a: begin state<=b; Y<=0; end
                    b: begin state<=c; Y<=0; end
                    c: begin state<=d; Y<=1; end
                    d: begin state<=a; Y<=0; end
                endcase

        assign Q=state;
    endmodule


    module mm(input CP, Rst, output [1:0] wire Q, output reg Y);
        parameter a=2'b00, b=2'b01, c=2'b10, d=2'b11;
        reg [1:0] state;

        always @ (posedge CP, negedge Rst)
            if (~Rst) state <= a;
            else
                case (state)
                    a: state<=b;
                    b: state<=c;
                    c: state<=d;
                    d: state<=a;
                endcase

        always @ (state)
            case (state)
                a: Y<=0;
                b: Y<=0;
                c: Y<=0;
                d: Y<=1;
            endcase

        assign Q=state;
    endmodule

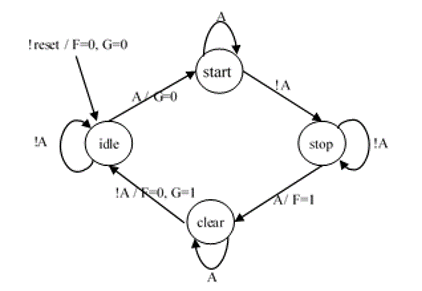

29. 以下是某控制电路的状态图，编写Verilog程序。



    Answer

    米利型的，状态转换和输出要分开写。

    module mm(input reset, clk, A, output state, F, G);
        reg [1:0] state;
        reg F, G;
        parameter idle=2'b00, start=2'b01, stop=2'b10, clear=2'b11;

        always @ (posedge clk, negedge reset)
            if (~reset)
                begin state<=idle; F<=0; G<=0; end
            else
                case (state)
                    idle: if(A)    begin state<=start; end
                    start: if(!A)  begin state<=stop; end
                    stop: if(A)    begin state<=clear; end
                    clear: if(!A)  begin state<=idle; end
                endcase

        always @ (state, A)
            case (state)
                idle: if(A)    begin G<=0; end
                start:
                stop: if(A)    begin F<=1; end
                clear: if(!A)  begin F<=0; G<=1; end
            endcase

    endmodule


30. 采用Verilog设计简单的红绿灯。绿灯30s；黄灯5s；红灯35s。已知系统时钟clk= 1MHz。要求：

    1. 设计分频模块；计数器模块。

    2. 顶层模块引用分频模块和计数模块。

    3. 编写仿真文件，并进行仿真。

    Answer

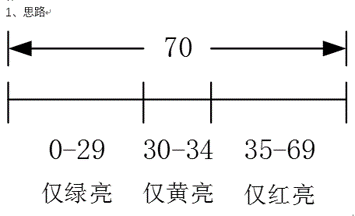

    先给出思路：



    设计一个70进制的秒计数器。各灯在指定的范围内亮即可。秒计数器通过系统时钟分频得到1s的使能信号，再采用通用计数器，实现秒计数器。同学们要注重知识的积累，通用模块我们经常会用。保存的时候，一个文件仅保存一个模块，文件名和模块名相同。

    // 分频模块
    module divider(
        input clk,
        input rst_n,
        output reg clk_1Hz
    );
        parameter DIV_COUNT = 500000; // 1MHz到1Hz需要分频1000000次，这里取一半

        reg [19:0] count;

        always @(posedge clk or negedge rst_n)
        begin
            if(!rst_n)
            begin
                count <= 0;
                clk_1Hz <= 0;
            end
            else if(count == DIV_COUNT - 1)
            begin
                count <= 0;
                clk_1Hz <= ~clk_1Hz;
            end
            else
                count <= count + 1;
        end
    endmodule

    // 计数器模块
    module counter(
        input clk,
        input rst_n,
        input en,
        output reg [6:0] count
    );
        always @(posedge clk or negedge rst_n)
        begin
            if(!rst_n)
                count <= 0;
            else if(en)
            begin
                if(count == 69)
                    count <= 0;
                else
                    count <= count + 1;
            end
        end
    endmodule

    // 顶层模块
    module traffic_light(
        input clk,
        input rst_n,
        output reg red, yellow, green
    );
        wire clk_1Hz;
        wire [6:0] count;

        divider div(
            .clk(clk),
            .rst_n(rst_n),
            .clk_1Hz(clk_1Hz)
        );

        counter cnt(
            .clk(clk),
            .rst_n(rst_n),
            .en(clk_1Hz),
            .count(count)
        );

        always @(count)
        begin
            // 绿灯30s
            if(count < 30)
            begin
                green = 1;
                yellow = 0;
                red = 0;
            end
            // 黄灯5s
            else if(count < 35)
            begin
                green = 0;
                yellow = 1;
                red = 0;
            end
            // 红灯35s
            else
            begin
                green = 0;
                yellow = 0;
                red = 1;
            end
        end
    endmodule


31. 编写一个FPGA向SRAM写数据的模块。该模块接收到start信号后，在4个时钟周期内，产生如图所示的Addr、/cs、wr和data信号，其中地址信号addr为8地址线，data是8位数据线，当一个"写"结束后，数据线上输出高阻态。

    模块输入：clk时钟信号；rst_n低电平复位信号；start启动写操作的信号；dataIn，8位数据输入； addrIn，8位地址输入；

    输出信号：Addr（8）、/cs、/wr、data（8）





    Answer

    module WriteToSRAM(
        input wire clk,
        input wire rst_n,
        input wire start,
        input wire [7:0] dataIn,
        input wire [7:0] addrIn,
        output wire cs_n,
        output wire wr_n,
        output wire [7:0] data,
        output reg [7:0] addr
    );
        parameter S0 = 5'b00001;
        parameter S1 = 5'b00010;
        parameter S2 = 5'b00100;
        parameter S3 = 5'b01000;
        parameter S4 = 5'b10000;

        reg [4:0] state;

        always @(posedge clk)
        begin
            if(rst_n == 1'b0)
                state <= S0;
            else
                case(state)
                    S0: if(start)
                        begin
                            state <= S1;
                            addr <= addrIn;
                        end
                    S1: state <= S2;
                    S2: state <= S3;
                    S3: state <= S4;
                    S4: state <= S0;
                    default: state <= S0;
                endcase
        end

        assign cs_n = (state == S0) ? 1'b1 : 1'b0;
        assign wr_n = (state == S2 || state == S3) ? 1'b0 : 1'b1;
        assign data = (state != S0) ? dataIn : 8'hZZ;
    endmodule
